玻璃鋼法蘭常見的結構形成和使用途徑
作者：hengke來源：河北歐意科技集團有限公司時間：2019-02-27 08:33訪問量：32
描述：玻璃鋼法蘭常見的結構形成主要分為：整體法蘭、粘接法蘭、活套法蘭，那他們之間到底有哪些不同和區別呢？那么為可以使玻璃鋼法蘭、管道整體成型，可采用兩種技術途徑，到底有哪兩種呢？讓我們來閱讀下面的文章吧！
一、玻璃鋼法蘭常見的結構形成

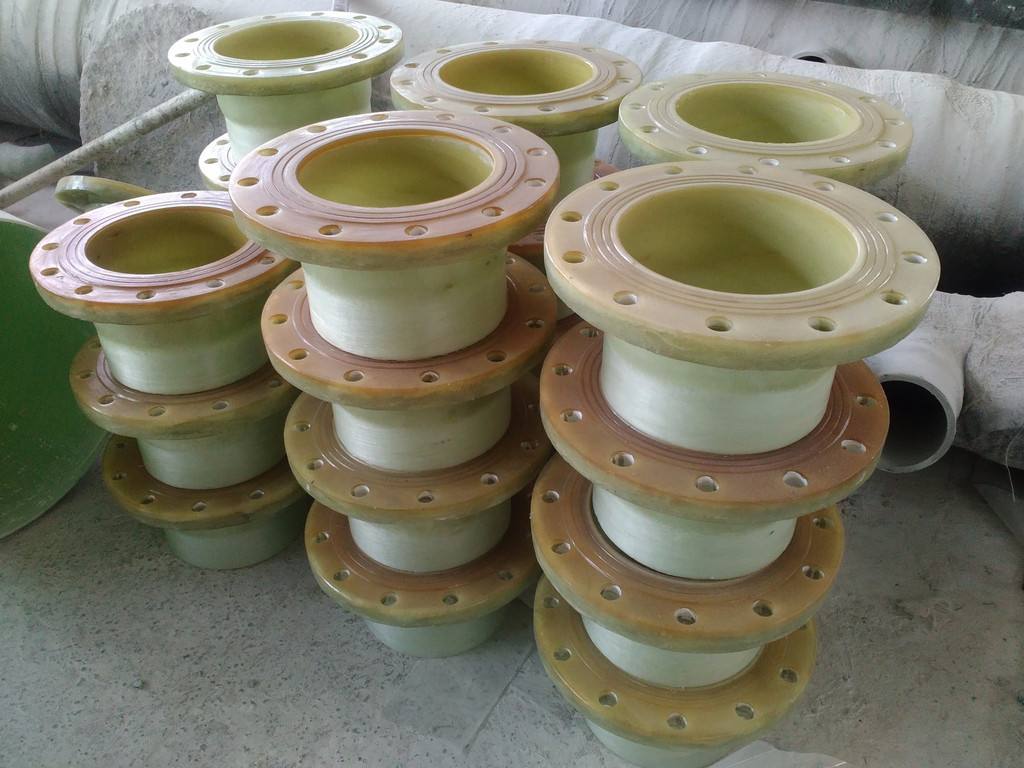

玻璃鋼法蘭常見的結構形成主要分為：整體法蘭、粘接法蘭、活套法蘭。
1.整體法蘭一般為等壁厚平板法蘭。該結構的優點在于法蘭環與筒體為整體成型，增強玻璃纖維及織物是連續的，能充分發揮玻璃鋼強度高、易成型的特性，其缺點是等壁厚結構與法蘭內應力分布不匹配，難以實現等強度、等剛度設計要求；使用中，法蘭環與筒體交接處易在縱向應力作用下出現較大變形，甚至出現微裂紋和開裂破壞。
2.粘接法蘭是將法蘭環與筒體分別加工，然后再將二者粘接在一起而成。該結構應用很普遍，它充分發揮了玻璃鋼易成型的優點，模具簡單，便于制造，適于制造大直徑、小批量和異型玻璃鋼法蘭。但其最大的不足是法蘭環與筒體間的玻璃纖維不連續，因而連接處的強度下降較大，即使在轉角處采用玻璃布、短切氈進行補強，但法蘭所承受的彎矩、剪力、拉力等主要還是靠粘接面上的樹脂基體承擔，結果造成粘接處縱向應力最大而強度又最低的局面，易出現破壞，安全性不足，且隨使用溫度增高，安全性還要降低。
3.活套法蘭既具有整體法蘭的特長，同時又充分利用活套金屬法蘭環剛度大的優勢，大大降低了玻璃鋼法蘭在緊固后的使用過程中因兩螺栓間法蘭環產生彎曲、撓度過大所導致的泄漏現象。但是，如前所述，等壁厚結構仍不符合法蘭內應力分布狀況。為此，仍續根據法蘭內應力分布情況，充分利用玻璃鋼性能的可設計性、易成型等特點，選擇更為合理的法蘭結構形式。
二、技術途徑
1.取管道外徑為錐孔小端內徑，將預先加工好的管道下料，兩端打毛，代替芯軸插置在模座上，然后加工法蘭，固化脫模便制得帶法蘭的玻璃鋼管道對于玻璃鋼塑料復合管道更宜采用此法，只要將塑料管外表面進行技術處理后代替芯軸插置在模具上，然后加工法蘭并復合玻璃鋼層，固化脫模便制得帶法蘭的整體復合結構管道。
2.先將玻璃鋼法蘭加工好，其錐頸、法蘭環如上述, 所不同的是僅將筒體部分加工成階梯式臺階狀，臺階長度大于30mm ，臺階厚度一般為0.4-1.0mm，各臺階厚度之和等于筒體壁厚，待固化脫模后將法蘭插入管道成型芯軸模具兩端，經手糊、纏繞玻璃鋼管道，便得到帶法蘭的整體玻璃鋼管道。
