玻璃鋼工藝管道對(duì)接試驗(yàn)井

為了便于玻璃鋼工藝管道脫模，模具表面應(yīng)涂一層聚酯薄膜。膜的搭接寬度為1-2，膜的厚度為40um，要求膜兩面無(wú)破損、起皺、光滑、清潔，膜的質(zhì)量符合的要求。

a.襯里樹脂的制備，根據(jù)質(zhì)檢部門根據(jù)當(dāng)時(shí)的工作環(huán)境和溫度條件制定的樹脂配制制度，對(duì)襯里樹脂進(jìn)行攪拌，根據(jù)生產(chǎn)進(jìn)度合理控制配料量，當(dāng)現(xiàn)場(chǎng)情況發(fā)生變化時(shí)質(zhì)量檢驗(yàn)部和制造部應(yīng)及時(shí)調(diào)整配方，按新配方配制樹脂。

b.鋼筋材料的準(zhǔn)備，根據(jù)設(shè)計(jì)要求，將襯砌所需的鋼筋材料運(yùn)至指定位置，先將一些較寬的鋼筋材料切割至設(shè)計(jì)寬度。

c.玻璃鋼管道襯里的制作，襯里應(yīng)按設(shè)計(jì)要求的鋪設(shè)步驟制作。每層鋪設(shè)時(shí)應(yīng)施加合理的張力，并相互適當(dāng)重疊。復(fù)合輥的反復(fù)滾動(dòng)可以消除氣泡，保證纖維的完全浸透，要求增強(qiáng)材料層滿足設(shè)計(jì)的樹脂含量要求。

d.初步自檢，按設(shè)計(jì)要求鋪好每層后，要求操作人員進(jìn)行初步質(zhì)量檢查：襯里是否達(dá)到設(shè)計(jì)厚度，局部是否缺膠、掛膠，如出現(xiàn)上述情況是否有白點(diǎn)、氣泡等。及時(shí)報(bào)告并采取措施處理；

e.進(jìn)入遠(yuǎn)紅外襯里的深固化過(guò)程。遠(yuǎn)紅外深固化。

目的提高玻璃鋼管道襯里的固化程度，提高管道的耐腐蝕性和耐溫性。過(guò)程質(zhì)量檢驗(yàn)。纏繞前確認(rèn)內(nèi)襯無(wú)氣泡、氣孔、雜質(zhì)、表面光滑、樹脂含量合理、無(wú)白點(diǎn)、局部固化不良，并仔細(xì)檢查內(nèi)襯是否合格。

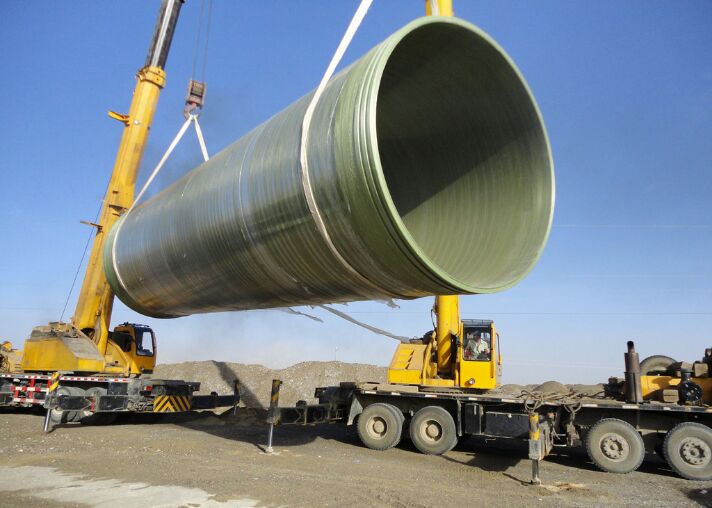

將設(shè)計(jì)參數(shù)輸入計(jì)算機(jī)，在襯里固化后，由計(jì)算機(jī)控制往復(fù)纏繞至纏繞層厚度，采用無(wú)堿無(wú)捻玻璃纖維，按規(guī)定厚度涂100%樹脂含量的外保護(hù)層，纏繞層I樹脂含量一般為35%左右，其厚度取決于管道設(shè)計(jì)的強(qiáng)度和剛度。

玻璃鋼管道已進(jìn)入固化階段，在固化過(guò)程中，模具的滾動(dòng)應(yīng)保持適當(dāng)?shù)乃俣�，使其均勻固化，在固化過(guò)程中，應(yīng)注意監(jiān)測(cè)管體溫度，合理調(diào)整固化方案。當(dāng)管道的硬度大于30時(shí)，對(duì)管道口進(jìn)行修整，然后用液壓脫模機(jī)將管道與模具分開，并按要求在管道的中間部分進(jìn)行標(biāo)記。管道水壓試驗(yàn)及布置：每批管道按規(guī)定進(jìn)行水壓試驗(yàn)，充水，均勻升壓至管道設(shè)計(jì)壓力的1.5倍，保壓時(shí)間不少于2分鐘。

試驗(yàn)井對(duì)玻璃鋼管道的要求

經(jīng)分析，試驗(yàn)井對(duì)玻璃鋼管道有如下要求：

(1)試驗(yàn)井環(huán)境溫度T=一45～60℃； ．

(2)玻璃鋼管道對(duì)石油等試驗(yàn)介質(zhì)，應(yīng)具有良好的耐腐蝕性能等；

(3)試驗(yàn)井工作區(qū)內(nèi)，玻璃鋼管道上無(wú)任何金屬物質(zhì)：

(4)使用時(shí)，對(duì)其機(jī)械性能和電絕緣性能等，有特殊要求：

(5)在3年使用期內(nèi)，玻璃鋼管道連接后，町20多次無(wú)損傷拆卸；

(6)管道內(nèi)徑(1)>210mm，長(zhǎng)度L>3000ram；

(7)玻璃鋼管道及連接處，能承受2～8×104N的軸向作用力。

本文通過(guò)對(duì)試驗(yàn)井的特點(diǎn)及其對(duì)玻璃鋼管道的特殊要求進(jìn)行分析，提出了利用與玻璃鋼管道結(jié)構(gòu)功能一體化的圓錐梯形螺紋，作為解決管道之間連接方式的新思路，并對(duì)能承受2—8×I04N軸向作用力、直徑Q>210mm玻璃鋼管道及連接螺紋的特殊成型及其影響因素，如螺紋設(shè)計(jì)、原材料及處理、玻璃絲纏繞張力及其它工藝參數(shù)控制、機(jī)加工及后處理等，做了詳細(xì)闡述。相信這種新型連接方式的成功研究和應(yīng)用，對(duì)相關(guān)生產(chǎn)實(shí)踐，具有較強(qiáng)的指導(dǎo)作用。
